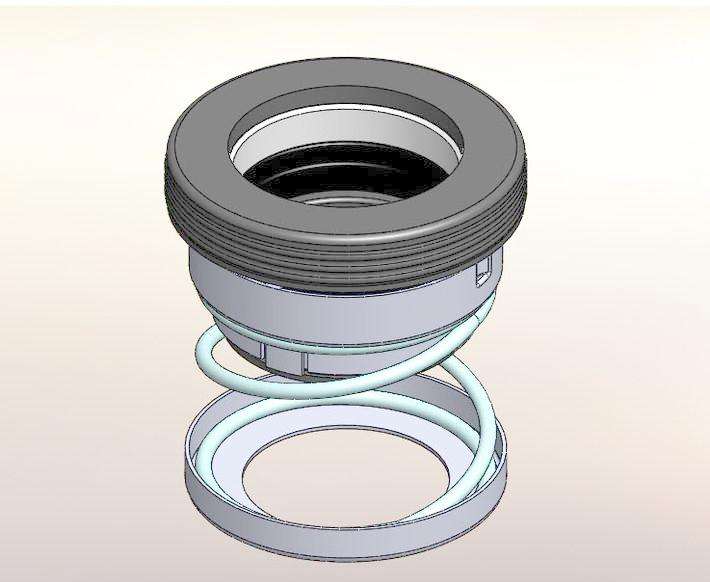

隨著石油、化工和石油化工工業的發展,化工設備用動密封日益增多。這類設備用的機械密封,大都是安裝在主軸上,例如釜用機械密封及轉盤塔用機械密封等。
1轉盤塔用機械密封
圖1-20所示為糠醛轉盤塔用機械密封。該密封動、靜環密封面尺寸為95.4*114 及99*108,軸轉數n=30r/min,操作壓力
P5=0.6MPa,操作溫度 t1=150 。動、靜環密封副材料為 2Cr13和M201 浸呋喃樹脂碳石墨。彈簧比壓
psp=0.13封油為30號機油,油壓保持為1MPa,泄壓不超過0.2MPa。
對其要求是:
1)安裝在塔頂處,塔高 27mm要求結構簡單,便于拆裝;
2)主軸直徑d=80m,軸長15m,為超細長軸(1:190),其剛性差,偏擺大,要求密封與塔的同心度誤差盡量地小;
3)轉盤塔工藝要求連續運轉1年以上,不允許中途更換及修理。
2釜用機械密封
釜用機械密封有釜頂(頂攪)密封、釜底(底攪)密封和釜側(側攪)密封,前兩種是立式軸封,后一種是臥式軸封。
釜用機械密封具有下列特點:
1)釜頂密封大部分是氣體密封,只有滿釜操作時才是液體密封,釜底密封有時是液固相狀態密封,釜側密封是液體密封;
2)轉軸的速度,大都是在500r/min以下,甚至有的在200~300r/min 以下:
3)釜軸多半是立軸,而且軸徑大,軸較長。也就是說軸的細長比較小(長徑比較大),而軸承間距較短、軸伸距長;
4)釜用機械密封尺寸大、零件重,必須考慮更換密封件時的拆裝條件;
5 )反應釜工藝條件變化大、壓力經常波動,開、停車頻繁和間歇操作;
立式雙端面小彈簧平衡型釜用機械密封。這種密封具有上述特點。此外上密封的負荷要比下密封大,因為上端靠大氣側,壓差比靠介質側大。
